产品名称:

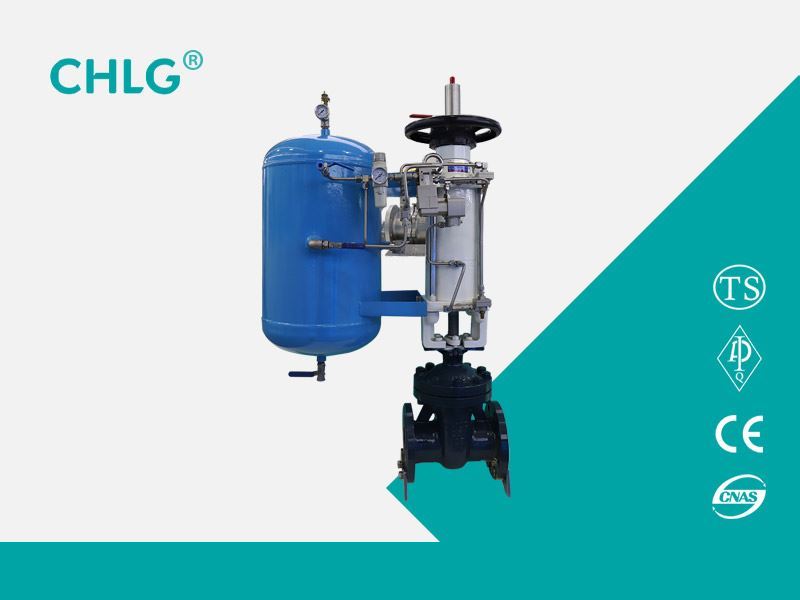

气动闸阀

所属分类:

闸阀系列

产品简介:

集团生产的不锈钢闸阀:阀体、阀盖、闸板、闸杆使用不锈钢质料,阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金,填料一般接纳硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。公称尺寸 DN15~DN800,事情压力 1.6MPa~20.0MPa,适用温度 ≤200℃,适用于硝酸类、弱腐化性介质管路中。

【产品用途】

集团生产的不锈钢闸阀:阀体、阀盖、闸板、闸杆使用不锈钢质料,阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金,填料一般接纳硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。公称尺寸 DN15~DN800,事情压力 1.6MPa~20.0MPa,适用温度 ≤200℃,适用于硝酸类、弱腐化性介质管路中。



【产品特点】

1、接纳奥氏体不锈钢,对氧化性酸介质拥有良好的耐蚀性。

2、介质流经不锈钢闸阀时不改变其流动偏向,流体阻力小。

3、闸板运动偏向与介质流动偏向相笔直,启闭力矩小,开闭较省力。

4、介质流动偏向不受限制,不扰流、不降低压力,介质可从闸阀两侧任意偏向流过、均能抵达使用的目的,适用于介质流动偏向可能改变的管路中。

5、闸板笔直置于阀体内,结构长度较短。

6、密封性能好。全开时密封面受冲蚀较小。



【执行标准】

设计规范:GB/T 12234

结构长度:GB/T 12221

连接法兰:JB/T 79.1

试验与检验:JB/T 9092

压力-温度:GB/T 9131

产品标识:GB/T 12220



【性能参数】

公称压力PNMPa)

壳体

试验压力(MPa)

上密封

密封(液)

密封(气)

1.6

2.4

1.8

0.6

1.8

2.5

3.8

2.8

0.6

2.8

4.0

6.0

4.4

0.6

4.4

6.4

9.6

7.0

0.6

7.0

10.0

15.0

11.0

0.6

11.0

16.0

24.0

18.0

0.6

18.0

【适用介质和适用温度】

壳体质料

适用介质

适用温度(℃)

铬镍钛钢(P型)

硝酸类

200

铬镍钼钛钢(R型)

醋酸类

200

【主要零件质料】

阀体、阀盖

阀板、阀座

阀杆

阀杆螺母

填料

手轮

铬镍钛钢

不锈钢、不锈钢+硬质合金

铬镍钛不锈钢

铝青铜

聚四氟乙烯

可锻铸铁

铬镍钼钛钢

不锈钢、不锈钢+硬质合金

铬镍钛不锈钢

铝青铜

聚四氟乙烯

可锻铸铁

【主要外形和连接尺寸】

公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

D0

Z41W-16P

15

130

95

65

45

14-2

4-Φ14

170

120

20

150

105

75

55

14-2

4-Φ14

190

140

25

160

115

85

65

14-2

4-Φ14

205

160

32

180

135

100

78

16-2

4-Φ18

270

180

40

200

145

110

85

16-3

4-Φ18

310

200

50

250

160

125

100

16-3

4-Φ18

358

240

65

265

180

145

120

18-3

4-Φ18

373

240

80

280

195

160

135

20-3

8-Φ18

435

280

100

300

215

180

155

20-3

8-Φ18

500

300

125

325

245

210

185

22-3

8-Φ18

614

320

150

350

280

240

210

24-3

8-Φ23

674

360

200

400

335

295

265

26-3

12-Φ23

811

400

250

450

405

355

320

30-3

12-Φ25

969

450

300

500

460

410

375

30-3

12-Φ25

1145

580

350

550

520

470

435

34-4

16-Φ25

1280

640

400

600

580

525

485

36-4

16-Φ30

1452

640

Z41W-25P

15

130

95

65

45

16-2

4-Φ14

170

120

20

150

105

75

55

16-2

4-Φ14

190

140

25

160

115

85

65

16-2

4-Φ14

205

160

32

180

135

100

78

18-2

4-Φ18

270

180

40

200

145

110

85

18-3

4-Φ18

310

200

50

250

160

125

100

20-3

4-Φ18

358

240

65

265

180

145

120

22-3

8-Φ18

373

240

80

280

195

160

135

22-3

8-Φ18

435

280

100

300

230

190

160

24-3

8-Φ23

500

300

125

325

270

220

188

28-3

8-Φ25

614

320

150

350

300

250

218

30-3

8-Φ25

674

360

200

400

360

310

278

34-3

12-Φ25

811

400

250

450

425

370

332

36-3

12-Φ30

969

450

300

500

485

430

390

40-4

16-Φ30

1145

580

350

550

550

490

448

44-4

16-Φ34

1280

640

400

600

610

550

505

48-4

16-Φ34

1452

640
